电缆额定电压与电缆芯数之间有什么关系?

电缆额定电压与电缆芯数之间有什么关系呢?大家是否了解呢?下面广东电缆厂家东佳信电缆小编将为大家具体介绍电缆芯数选择条件等内容。

一、1kV及以下对1~5芯线缆的选择条件

1单芯电缆

线路较长,工作电流较大的回路或水下敷设时,为避免或减少中间接头,或单芯电缆比多芯电缆有较好的综合技术经济时,可选用单芯电缆。低压直流供电回路,当需要时可采用单芯电缆。

2芯电缆

1kV及以下电源中性点直接接地时,单相回路的电缆芯数,当保护线和中性线合用同一导体时,应采用2芯电缆。直流供电回路,宜采用2芯电缆。

3芯电缆

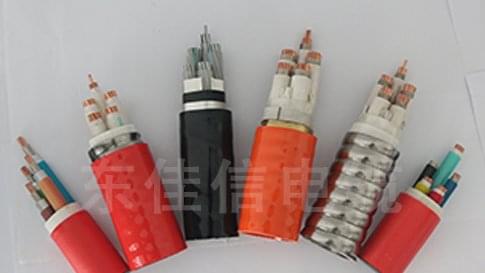

电压等级与芯数

1kV及其以下电源中性点直接接地时,单相回路的电缆芯数为:当保护线和中性线各自独立时,宜采用3芯电缆。

4芯电缆

1kV及以下的4芯电缆(3+1电缆),其中的第4芯除作为保护接地外,还要输送电力系统在不平衡电流及短路电流。它的大小由不平衡电流及短路电流来确定,但一般不得小于相线的1。2。

1kV及其以下三相四线制低压配电系统,当保护线和中性线合用同一导体时,应采用4芯电缆,而不得采用3芯电缆加单芯电缆组合成一回路的方式,甚至直接利用3芯电缆的金属护套或铠装层等作中性线的方式。否则,当3相电流不平衡时,相当于单芯电缆的运行状态,容易引起工频干扰。

5芯电缆

1kV及其以下的三相四线制低压配电系统,有些安全性要求较高的电气装置配电线路,以及有些既要保证电气安全,又要抗干扰接地的通信中心和自动化设备,宜采用5芯线的TN-C低压配电系统,使保护线(PE线)和中性线(PN线)各自独立,缆芯截面积一般为3大2小或4大1小或5大。

二、中高压电缆芯数的选择

对于3~35kV三相供电回路电缆芯数的选择。当工作电流较大的回路或电缆敷设于水下时,每回路可选用3根单芯电缆;除上述情况外,应选用3芯电缆,3芯电缆可选用普通统包型,也可选用3根单芯电缆绞合构造型。

对110kV三相供电回路,除敷设于湖、海水下等场所且电缆截面不大时可选用3芯外,每回路可选用3根单芯电缆。

对110kV以上三相供电回路,每回路应选用3根单芯电缆。

电气化铁路等高压交流单相供电回路,应选用2芯电缆或每回选用2根单芯电缆。

高压直流输电系统,宜选用单芯电缆;在湖、海等水下敷设时,也可选用同轴型2芯电缆。
